335液晶LCD的RGB888与RGB565连接方式区别及注意事项

2018-5-31 17:18| 发布者: liyang| 查看: 3714| 评论: 1

类目： AM335x系列产品  >  硬件     文档编号: 191

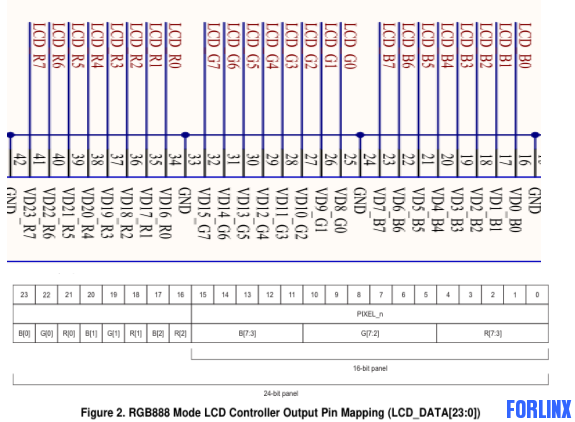

RGB888，就是R-8bit   G-8bit  B-8bit  共24位

RGB565，就是R-5bit   G-6bit  B-5bit  共16位

在使用时RGB565（16bpp）与 RGB888（24bpp）模式相比， LCD数据引脚的蓝色（B）和红色（R）分配反转（多余引脚接地）



已解决
未解决
只是看看
上一篇：335X系列核心板最小系统注意事项
发表评论

最新评论

引用 包子拯救世界 2018-7-1 22:42
默认支持的是16bit的？要调成24bit的如何设置，谢谢
