ok6410a板的原理图，跟实际的板子有没有区别？

速度之光 · 发表于 2014-4-18 11:37:42

本帖最后由速度之光于 2014-4-18 11:47 编辑

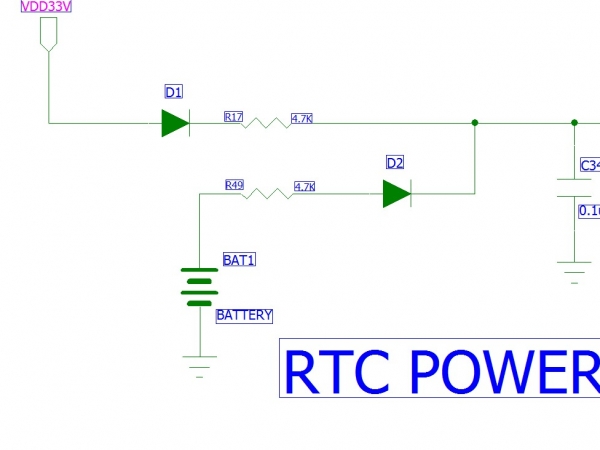

电阻R49。原理图是有的，实际开发板底板没有这个电阻，PCB图也可以看出来R49在上面，但是实际板子没有

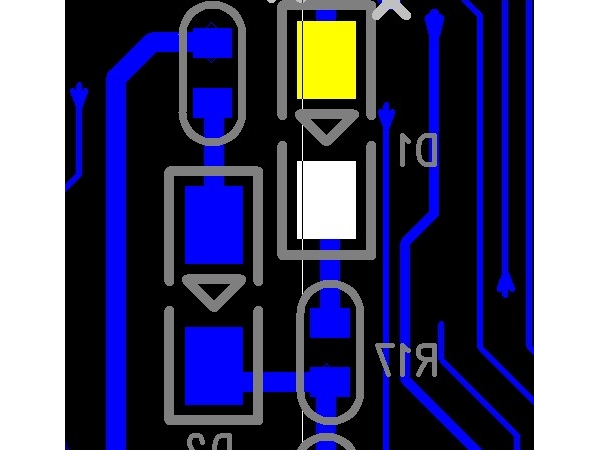

二极管D1 D2的PCB图，
