IMX6Q-C开发板的VOL-是对应哪个GPIO的

绝版涛涛 · 发表于 2017-9-11 20:18:31

PDF里面给的GPIO没有给明，就显示连接到GPIO_5，没有写连到GPIOx_IOn，有最新的PDF说连到哪个管脚的吗

绝版涛涛 · 发表于 2017-9-12 08:09:34

有人可以解决吗，谢谢了

绝版涛涛 · 发表于 2017-9-12 09:02:25

是不是根据你们给的原理图GPIO_5对应的是R4，然后去PIN TOOL找到R4，然后就知道对应的是GPIO1_IO5，所以说最后开发板的VOL-对应的管脚是GPIO1_IO5，是这样吗

绝版涛涛 · 发表于 2017-9-12 09:40:43

如果我是用这个管脚做中断，会有个代码：#define ENT0 RK30_PIN1_PB7
后面的RK30_PIN1_PB7是根据什么的出来的

飞凌-chongzi · 发表于 2017-9-13 16:40:45

本帖最后由飞凌-chongzi 于 2017-9-13 16:54 编辑

绝版涛涛发表于 2017-9-12 09:02
是不是根据你们给的原理图GPIO_5对应的是R4，然后去PIN TOOL找到R4，然后就知道对应的是GPIO1_IO5，所以说 ...

您好：

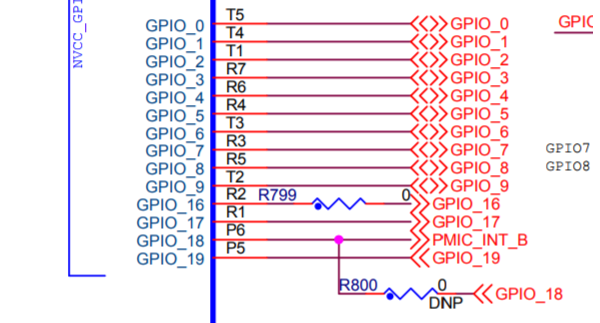

您要找引脚的对应，首先需要看底板原理图，如下

搜索一下这个名称就可以看到这个功能引脚是由哪个引脚引出的了


所以该功能使用的是GPIO_5，用作按键的话就是用的该引脚的gpio
功能，看CPU手册使用的是GPIO1_IO05功能。这样就能对应起来了

飞凌-chongzi · 发表于 2017-9-13 17:10:16

绝版涛涛发表于 2017-9-12 09:40
如果我是用这个管脚做中断，会有个代码：#define ENT0 RK30_PIN1_PB7
后面的RK30_PIN1_PB7是根据什么的 ...

您好：
#define ENT0 RK30_PIN1_PB7
这行代码您是在哪看到的，我这里详细了解一下
另外，您想了解某引脚做中断如何定义的话，需要自行看一下CPU手册，中断定义在CPU手册中有详细描述
