网口问题

zhw8888zhw610 · 发表于 2017-9-28 16:08:56

我们用的6UL核心板，仿照底板的原理图，画了个电路板。不知道什么原因，网络速度很慢，有时掉线。一直找不到原因。那位大神遇见过此类问题，求指教

zhw8888zhw610 · 发表于 2017-9-28 16:12:23

我们的底板供电后，直接用线连接飞凌的底板（不供电，不插核心板）的网口。速度都很快，但单独接个网口速度很慢。一直找不到问题

飞凌-peacelove · 发表于 2017-9-29 10:53:46

您好：
您单独接个网口是怎么连接的呢

zhw8888zhw610 · 发表于 2017-9-29 14:14:56

飞凌-peacelove 发表于 2017-9-29 10:53
您好：
您单独接个网口是怎么连接的呢

我把我们的板子上的网口拆下来了，用导线连接到你们的底板上速度都很快，但直接把网口焊接在我门的板子上，速度就很慢

zhw8888zhw610 · 发表于 2017-9-29 14:16:07

飞凌-peacelove 发表于 2017-9-29 10:53
您好：
您单独接个网口是怎么连接的呢

我直接用导线连到你们底板的网口上了

飞凌-peacelove · 发表于 2017-9-30 17:21:10

你要是把我们底板上面的网口座拆下来装到你的底板上面呢，你把你网口座这部分的连接及PCB布线截图看看

zhw8888zhw610 · 发表于 2017-10-9 10:03:38

飞凌-peacelove 发表于 2017-9-30 17:21
你要是把我们底板上面的网口座拆下来装到你的底板上面呢，你把你网口座这部分的连接及PCB布线截图看看

我用的RJ45插头就是你们的，从你们淘宝店买的，一样的。这个应该没问题

zhw8888zhw610 · 发表于 2017-10-9 10:18:59

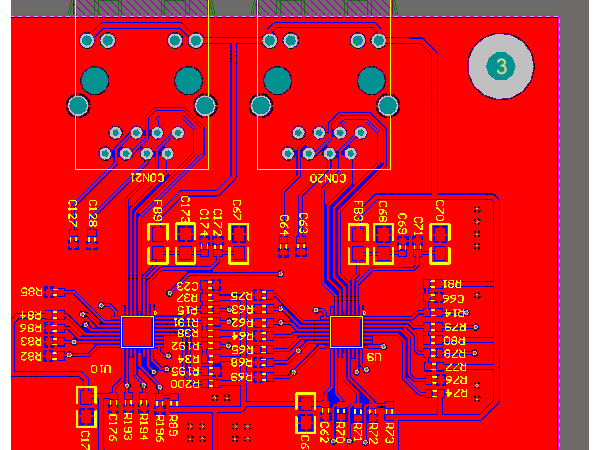

pcB截图部分

zhw8888zhw610 · 发表于 2017-10-9 10:21:08

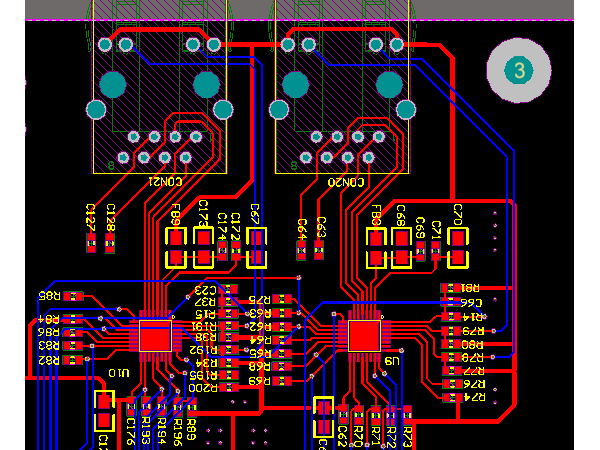

网口PCB部分电路

zhw8888zhw610 · 发表于 2017-10-9 10:22:24

zhw8888zhw610 发表于 2017-10-9 10:21
网口PCB部分电路

这个是把地删除了，电路能PING 通，但速度极慢，也容易掉线

[已解决] 网口问题
