OKMX6UL-C_硬件手册_V2.1_2018.10.30 电源部分是否有错误？

wforest68 · 发表于 2019-5-5 13:32:03

本帖最后由 wforest68 于 2019-5-5 13:33 编辑

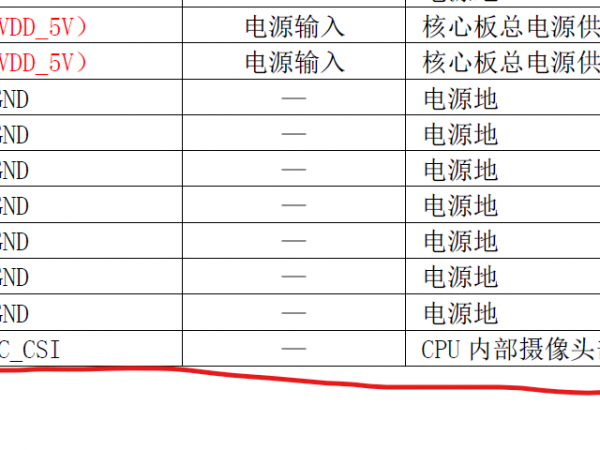

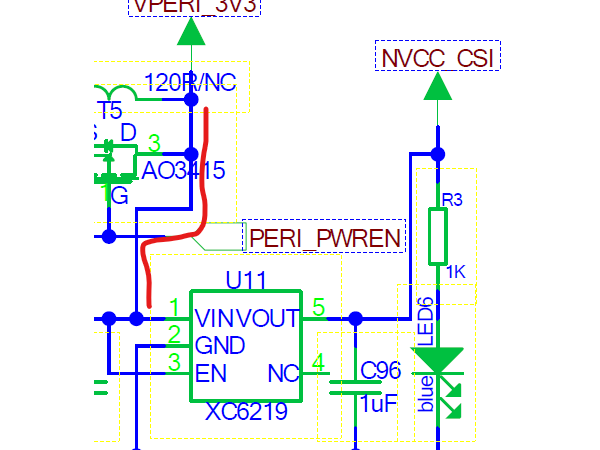

打开原理图（1.2），摄像头电源是由XC6219提供（输出网络“NVCC_CSI”），XC6219的VIN连接的是VPERI_3V3，而在“OKMX6UL-C_硬件手册_V2.1_2018.10.30”中明确标识"NVCC_CSI"电压为3.3V，XC6219的VIN为3.3V的输入电压，然后XC6219再输出3.3V的电压无法实现的。

wforest68 · 发表于 2019-5-5 13:35:28

在这部分电路中，XC6219是否有存在的必要

WangSai · 发表于 2019-5-6 11:07:49

wforest68 发表于 2019-5-5 13:35
在这部分电路中，XC6219是否有存在的必要

你好，NVCC_CSI的电压值可以决定CPU的CSI域的电平值，可以根据客户的具体需求来进行调节。目前在我们的设计中，XC6219的输出电压是2.8V，XC6219是必须的。

wforest68 · 发表于 2019-5-6 13:53:24

WangSai 发表于 2019-5-6 11:07
你好，NVCC_CSI的电压值可以决定CPU的CSI域的电平值，可以根据客户的具体需求来进行调节。目前在我们的设 ...

哦！那就是手册中写的3.3V是有错误了
