dts编译后烧写进去开启串口无法使用

环境版本如下：
OKMX6UL-C2_Linux4.1.15
飞凌官方给的虚拟机ubuntu12，把OKMX6UL-C2\OKMX6UL-C2(eMMC、NAND版)_Qt5.6+Linux4.1.15用户资料-2020.01.04\Linux\源码\kernel\linux-4.1.15.tar.bz2
解压后进入到arch/arm/boot/dts下面编译板子适配的开启加载的dtb，这里是修改源码dts
imx6ul-14x14-evk-emmc-c2-7-1024x600.dts
在后面追加如下
&uart2 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_uart2>;
        status = "okay";
};
&uart3 {
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_uart3>;
        status = "okay";
};

仅编译dtb指令make ARCH=arm CROSS_COMPILE=arm-poky-linux-gnueabi- dtbs
编译成功

编译后的dtb同步到开发板的/run/media/mmcblk1p1/目录下
然后执行sync
然后reboot后ls /dev
可以看到ttymxc1 ttymxc2出来了


然后我用用usb转ttl的线接开发板的引脚，用echo "hello" > /dev/ttymxc1和cat < /dev/ttymxc1
和电脑的串口发现都没反应，ttl的rx和tx反接也试了，gnd也是接了的，引脚图里面的uart2和3都同时试了，也没用

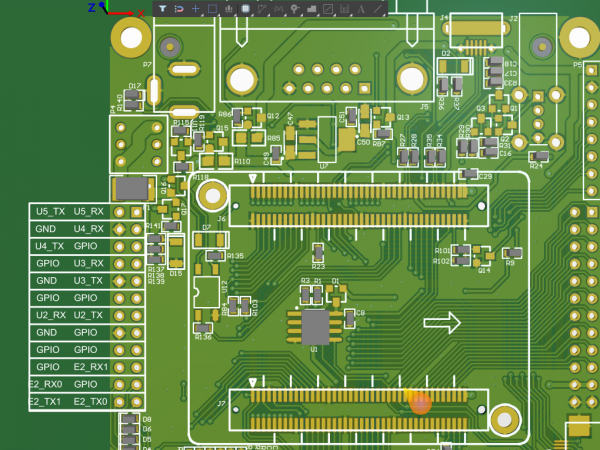

引脚图如下

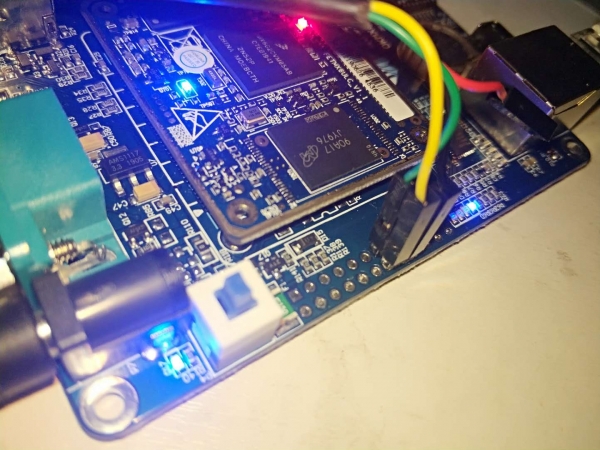

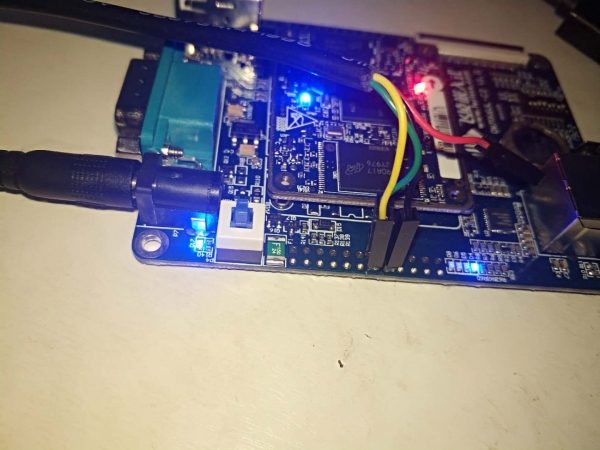

实际接线如下，这个时候连的是uart2，黑线GND，黄tx 绿rx，反接也试过了，都没消息


想知道问题在哪，我只更新了编译后的dtb，是不是还有什么需要更新

您看一下您添加的uart的位置是和uart1在一起吗，是否对用到的引脚进行了配置

1、imx6ul-14x14-evk-emmc-c2-7-1024x600.dts里面没有uart的配置，我配置的uart2和3单独添加在这里面的
2、引脚没有做别的配置，因为引用的dts头文件里我看已经配好了的

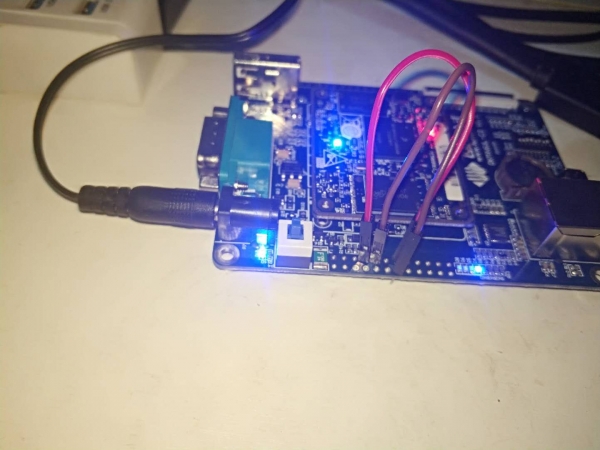

今天买的短接线，短接了uart2和3，发送接收还是都不行
:L

按照官方应用手册里面的添加uart4，也是没反应
禁用了dma，ttymxc3都出来了

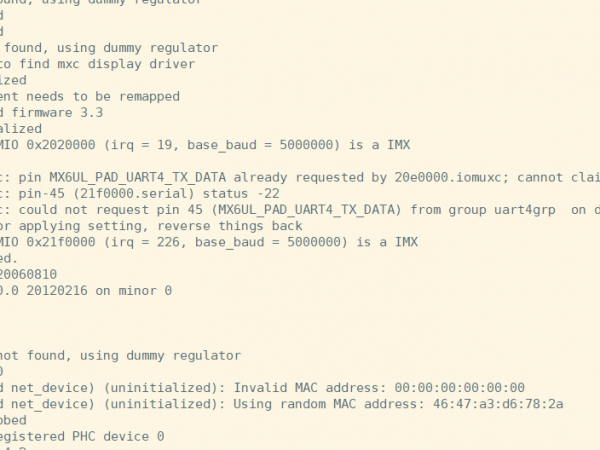

启动的时候说这个引脚不能分配的警告，都是按照官方手册来的
这些问题怎么解决

zhichao 发表于 2020-5-28 10:15
您看一下您添加的uart的位置是和uart1在一起吗，是否对用到的引脚进行了配置

官方有空了记得回答下，我下面加了很多信息了

您需要在设备树上添加对应的引脚配置，方法在应用笔记上有，您可以参考，再有就是uart的引脚在c2底板的硬件原理图上已经注明，您再仔细看一下

hermes 发表于 2020-5-28 23:01
按照官方应用手册里面的添加uart4，也是没反应
禁用了dma，ttymxc3都出来了

我完全按照应用手册添加的uart4，麻烦看下我上面真多描述

zhichao 发表于 2020-5-29 10:59
您需要在设备树上添加对应的引脚配置，方法在应用笔记上有，您可以参考，再有就是uart的引脚在c2底板的硬件 ...

我完全按照应用手册添加的uart4，麻烦看下我上面真多描述
