JTAG如何复用为GPIO口

harry@chen · 发表于 2020-11-10 17:44:10

本帖最后由 harry@chen 于 2021-1-9 11:46 编辑

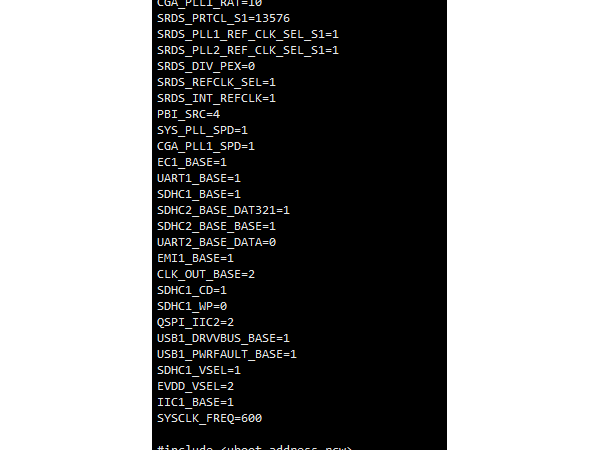

参考http://bbs.witech.com.cn/portal.php?mod=view&aid=434，已经通过配置UART2_BASE_DATA=0配置TDO和TCK
为普通GPIO，但是不知道如何配置TDI，TMS以及TRST_B为GPIO，因为rcw_1000_default.rcw没有UART2_BASE_FLOW配置字，有懂得大神麻烦指教下

djh · 发表于 2020-12-3 15:25:00

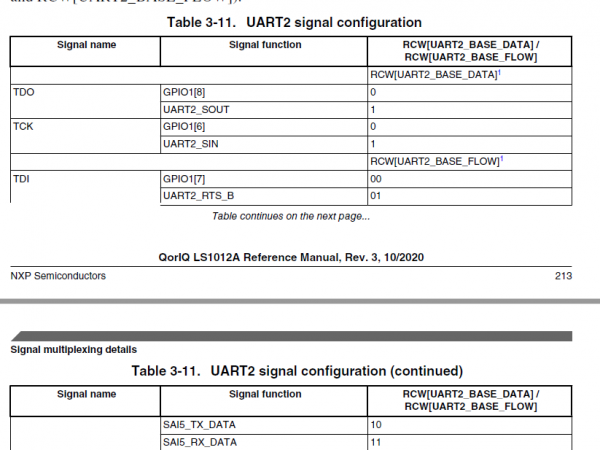

您好，rcw_1000_没有UART2_BASE_FLOW配置字，您直接添加该字段就可以了，字段的值需要参考手册，手册中有说明，需要提醒您TDI、TMS是不能同时复用为GPIO的。
由于手册上说了：注意：如果TJTAG_EN=1，则忽略该字段，在这种情况下，这些引脚用作JTAG。

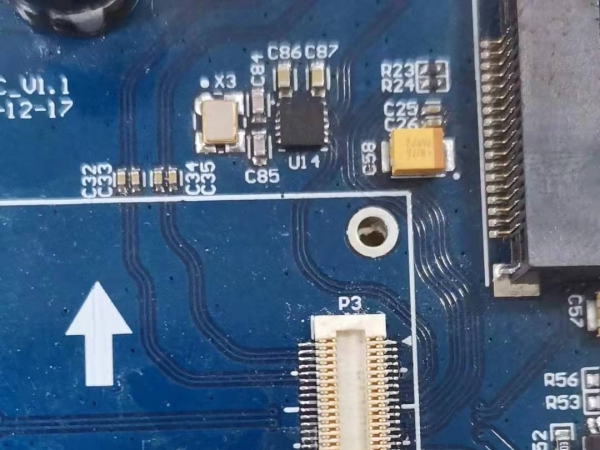

这就需要在硬件上做修改，拉低，接线如下图所示：

harry@chen · 发表于 2021-1-7 16:01:41

谢谢答疑，不过我这边把rcw恢复了，然后把jtag_en拉低了，4个GPIO就都可以同时使用了，似乎不需要操作rcw也是可以的

harry@chen · 发表于 2021-1-7 16:02:43

djh 发表于 2020-12-3 15:25
您好，rcw_1000_没有UART2_BASE_FLOW配置字，您直接添加该字段就可以了，字段的值需要参考手册，手册中有说 ...

谢谢答疑，不过我这边把rcw恢复了，然后把jtag_en拉低了，4个GPIO就都可以同时使用了，似乎不需要操作rcw也是可以的

[已解决] JTAG如何复用为GPIO口
