imx6ul芯片LCD电路硬件设计RGB低2bit拉低，软件配置实现RGB888转RGB666，但是画面...

如题，imx6ull驱动LCD时，原本是24bit的LCD，现在硬件设计中将888线改为666线，然后再设备树中配置也配置为666模式，结果LCD是驱动起来了，但是画面非常模糊，跪求各位大佬帮忙分析下原因。

具体项目情况按照如下几个方面阐述

（1）硬件电路

（2）软件代码：设备树配置和LCD手册

（3）画面效果

----------------------------分割线-------------------------------------

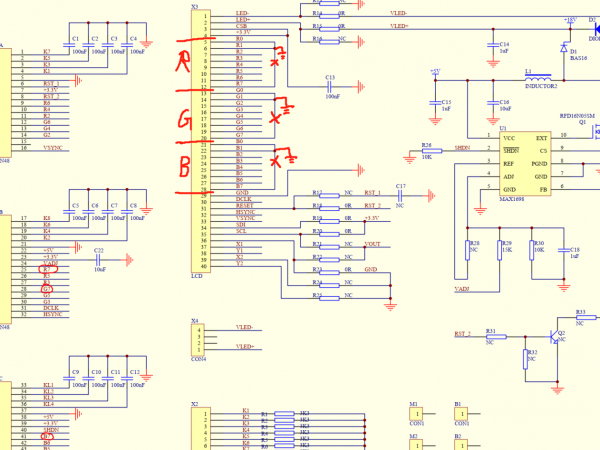

一、硬件电路设计如下图：

【R1 R2 R7】、【G1 G2 G7】、【B1 B2 B7】 各自连在一起，实际测试中也测试了手动割断线路将RGB的低2bit直接接GND。

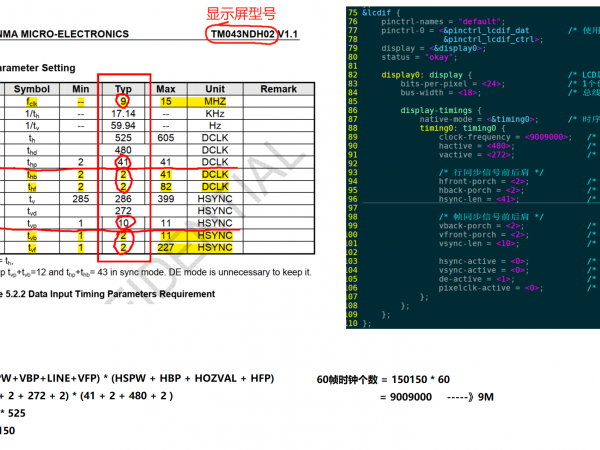

二、设备树配置如下图

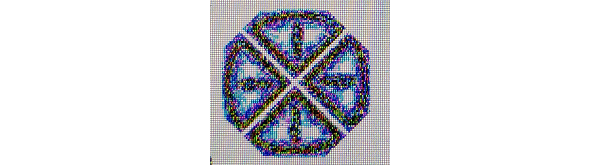

三、画面效果如下，非常模糊

恳请各位大佬帮忙分析分析，感谢感谢！！

你程序那张图第84行改过吗？我记得默认是24，你改成24试试。

wjy 发表于 2020-12-22 13:43
你程序那张图第84行改过吗？我记得默认是24，你改成24试试。

原本是24（也就是888模式），但是现在硬件电路设计修改成了忽略RGB的低两位，所以变成了666。所以现在将设备树中的线宽参数改成了18，屏幕很模糊。（备注：设置24的时候也是一样，很模糊）

aceshiyuanli 发表于 2020-12-22 17:45
原本是24（也就是888模式），但是现在硬件电路设计修改成了忽略RGB的低两位，所以变成了666。所以现在将 ...

最近也遇到了这个情况，后来调试发现是核心板给的是8位数据，但LCD显示确实6位的数值。
根据设备树 LCD找到 驱动文件 /driver/video/fbdev/mxsfb.c 中 结构体
static const struct fb_bitfield def_rgb888[] 的 RGB的len由 8 改为 6 ，通过framebuffer显示正常，但执行qt报错“Unsupported screen format: depth: 18, red_mask: 3f0000, blue_mask: 3f”
但至少在 fb驱动上的可行的，可能需要在qt中做响应的配置。
如果这个方法对你有进展的话，欢迎再交流~

PostmanLinux 发表于 2020-12-22 19:38
最近也遇到了这个情况，后来调试发现是核心板给的是8位数据，但LCD显示确实6位的数值。
根据设备树 LCD ...

我也是这样的情况，mxsfb.c中代码摘录如下：

1.                 if (pixfmt_is_equal(var, def_rgb666)) {

2.                 //if (1) {

3.                     /* 24 bit to 18 bit mapping */

4.                     rgb = def_rgb666;

5.                     lsydebug("   24 bit to 18 bit mapping ------------\r\n");

6.                 } else {

7.                     rgb = def_rgb888;   //设备树配置成bits-per-pixel = <24>;  bus-width = <18>; 走该分支

8.                     lsydebug("   def_reg888  ------------\r\n");

9.                 }

复制代码

发现内核代码中发现不管设备树怎么配置，代码总是走else分支（888），但是如果能想办法让代码走到if分支，是否能解决该问题？难道跟qt也有关系？
我找了好久都找不到怎么能让代码走666分支。

备注：我强制if(1)走if分支，然后qt程序就无法显示了。
