关于OKMX6UL串口硬件管脚

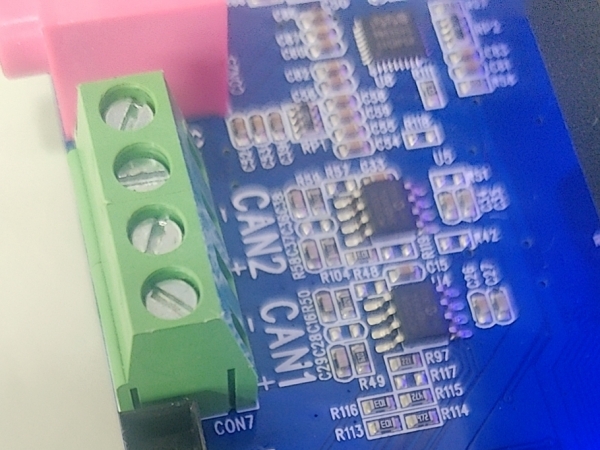

OKMX6UL串口硬件管脚，uart2,3的10个管脚，如果只想使用TTL电平，那么哪个管脚是R，哪个管脚是T，Vcc，GND在哪？

在2*5PIN座子上，CON4是uart2的信号，其中3号引脚为UART2_TXD，8号引脚为UART2_RXD；CON5是uart3的信号，其中3号引脚为UART3_TXD，8号引脚为UART3_RXD。座子上面的第5和第6引脚是5V电源，4脚和7脚为GND信号。
如果您想使用流控引脚的话，可以将R130/R132/R131/R133四个电阻焊上，将U4/R113/U5/R116空焊，就可以在2*5PIN座子上获得具有流控功能的UART2/UART3。

浪【天涯】 发表于 2021-3-5 10:45
在2*5PIN座子上，CON4是uart2的信号，其中3号引脚为UART2_TXD，8号引脚为UART2_RXD；CON5是uart3的信号，其 ...

第几个管脚怎么找啊，缺口那边开始数吗？

malunkun 发表于 2021-3-17 16:34
第几个管脚怎么找啊，缺口那边开始数吗？

连接座的箭头为1脚，同一行另一个脚为2脚，以此类推

浪【天涯】 发表于 2021-4-6 08:32
连接座的箭头为1脚，同一行另一个脚为2脚，以此类推

大佬 为什么这个引脚规定是这样的呢 ，给的资料里面有这个吗
