[硬件咨询] CAN硬件电路内去掉120Ω电阻

3 主题	5 回帖	14 积分

发消息

CanC 发表于 2022-5-20 17:16:12 | 显示全部楼层 |阅读模式

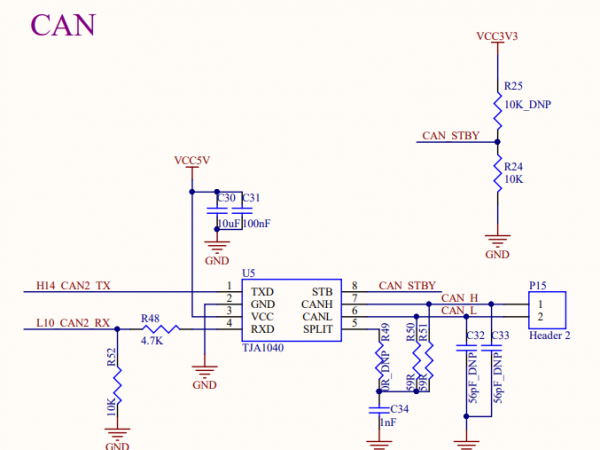

OK1052的CAN硬件电路中，如果去掉跟CANH、CANL相连的120Ω电阻的话，对CAN模块会有什么影响吗？（如图，去掉R50、R51）

OK1052_CAN

OK1052_CAN

回复

使用道具举报

0 主题	33 回帖	96 积分

$LS1043A\46A通行证$ $A40i\T3\T507\T527通行证$ $FCU2301\FCU2302通行证$

发消息

浪【天涯】 发表于 2022-5-21 14:45:35 | 显示全部楼层

这个电阻是终端电阻，需要根据整个CAN总线的连接位置和要求进行焊接与不焊接
