[硬件咨询] typec之烧录口简易接法

8 主题	0 回帖	33 积分

$A40i\T3\T507\T527通行证$

发消息

huadie 发表于 2023-6-15 17:32:48 | 显示全部楼层 |阅读模式

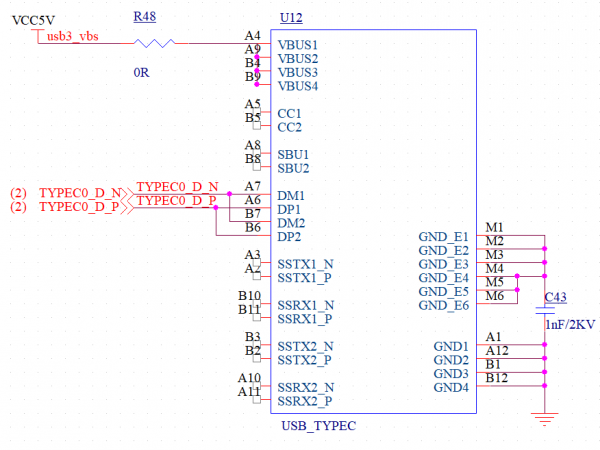

请问，RK3399的烧录口是typec口，我们布板的时候，为了从简，只接了VCC,GND,DATA_N,DATA_P，但是不能烧录程序。请问如何处理CC1,CC2等管脚？

回复

使用道具举报

0 主题	51 回帖	96 积分

$A40i\T3\T507\T527通行证$ $LS1043A\46A通行证$ $FCU2301\FCU2302通行证$ $FDU070K02\FDU101K02通行证$ $i.MX9352\i.MX9131通行证$

发消息

huhj 发表于 2023-6-16 11:18:46 | 显示全部楼层

本帖最后由 huhj 于 2023-6-16 11:20 编辑

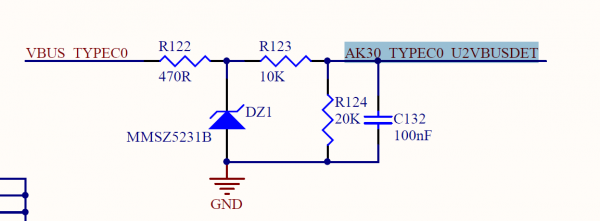

CC1 CC2对地接5.1K电阻，AK30_TYPEC0_U2VBUSDET通过VBUS分压得到3.3V上拉
