移植最新版OPENWRT，TFA内存初始化不过

djh 发表于 2021-7-5 08:41
您是自己做的底板吗？
我们的底板是通过拨码开关控制的，详看硬件资料里面的硬件用户手册

用的是你们的底板和核心板。
我把启动拔到了SD/EMMC,我把我做好的固件，初初阶段正常，但是到了读取FIP文件的时候，就会读到EMMC里边的内容。请这是还有什么地方没有改好吗？还是这个能通过修改RCW文件，达到虽然插入SD卡，但是还是使用EMMC？

baidxi 发表于 2021-7-5 09:12
用的是你们的底板和核心板。
我把启动拔到了SD/EMMC,我把我做好的固件，初初阶段正常，但是到了读取FIP ...

烧写固件的话需要用U盘来进行烧写，
1046A-C2的TF卡只能用作引导卡，引导系统启动，启动之后拔出 TF 卡，系统自动将 Flash 切换到 eMMC

djh 发表于 2021-7-5 09:22
烧写固件的话需要用U盘来进行烧写，
1046A-C2的TF卡只能用作引导卡，引导系统启动，启动之后拔出 TF 卡 ...

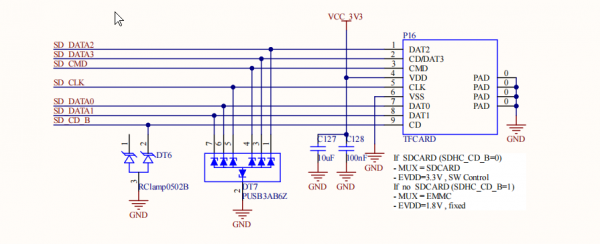

自动？是系统更改了SD_CD_B的电平吗？

baidxi 发表于 2021-7-5 14:06
自动？是系统更改了SD_CD_B的电平吗？

是硬件电路通过SD_CD_B检测有没有SD卡，来改变电平的

baidxi 发表于 2021-7-2 15:17
不是这意思。
OK1046A-C2上面不是有4颗DDR4颗粒吗？
之前问你要了颗粒型号。我看了一下是单颗512MB 16b ...

@djh 我也遇到这个问题了，需要DDR的时序。能否提供一下？

1. const struct ddr_cfg_regs static_2100 = {

2.     .cs[0].bnds = U(0x7f),

3.     .cs[0].config = U(0x80040322),

4.     .cs[1].bnds = U(0x008000BF),

5.     .cs[1].config = U(0x00000202),

6.     .cs[2].bnds = U(0x00C000FF),

7.     .cs[2].config = U(0x00000202),

8.     .cs[3].bnds = U(0x0100013F),

9.     .cs[3].config = U(0x00000202),

10.     .sdram_cfg[0] = U(0x850C0008),

11.     .sdram_cfg[1] = U(0x00401000),

12.     .timing_cfg[0] = U(0xE0770018),

13.     .timing_cfg[1] = U(0xF2FC4044),

14.     .timing_cfg[2] = U(0x00590199),

15.     .timing_cfg[3] = U(0x02121100),

16.     .timing_cfg[4] = U(0x00008002),

17.     .timing_cfg[5] = U(0x06401400),

18.     .timing_cfg[7] = U(0x20000000),

19.     .timing_cfg[8] = U(0x05116800),

20.     // .dq_map[0] = U(0x32C57554),

21.     // .dq_map[1] = U(0xD4BB0BD4),

22.     // .dq_map[2] = U(0x2EC2F554),

23.     // .dq_map[3] = U(0xD95D4001),

24.     .sdram_mode[0] = U(0x01010630),

25.     // .sdram_mode[1] = U(0x100200),

26.     .sdram_mode[9] = U(0x00000500),

27.     // .sdram_mode[8] = U(0x500),

28.     .sdram_mode[2] = U(0x00100000),

29.     // .sdram_mode[3] = U(0x100200),

30.     .sdram_mode[10] = U(0x08000000),

31.     // .sdram_mode[11] = U(0x8400000),

32.     // .sdram_mode[4] = U(0x10631),

33.     // .sdram_mode[5] = U(0x100200),

34.     // .sdram_mode[12] = U(0x400),

35.     // .sdram_mode[13] = U(0x8400000),

36.     // .sdram_mode[6] = U(0x10631),

37.     // .sdram_mode[7] = U(0x100200),

38.     // .sdram_mode[14] = U(0x400),

39.     // .sdram_mode[15] = U(0x8400000),

40.     .interval = U(0x1FFE07FF),

41.     .zq_cntl = U(0x01C00000),

42.     .clk_cntl = U(0x2000000),

43.     // .cdr[0] = U(0x80040000),

44.     // .cdr[1] = U(0xC1),

45.     .wrlvl_cntl[0] = U(0xC675F60A),

46.     .wrlvl_cntl[1] = U(0x09070600),

47.     // .wrlvl_cntl[2] = U(0xF10110E),

48. };


复制代码

以上参数是连接JTAG后从寄存器读出来的，经测试正常使用

我的打印跟你一样 请问你最终是怎么解决的
